宣布时间：2021-04-19 | 游览：2986
内容摘要：在科技迅猛生长、芯片量呈几何倍数增添、摩尔定律已逐渐不再适用的今天，整个测试丈量行业也在爆发着重大的转变，我们需要一个越发面向未来的智能测试计划，来突破古板仪器固有的局限。
在科技迅猛生长、芯片量呈几何倍数增添、摩尔定律已逐渐不再适用的今天，整个测试丈量行业也在爆发着重大的转变，我们需要一个越发面向未来的智能测试计划，来突破古板仪器固有的局限。

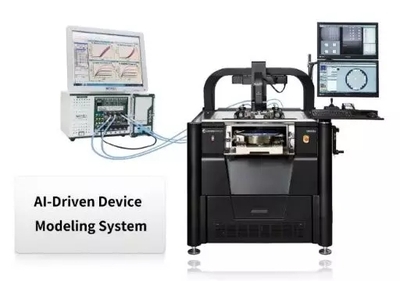

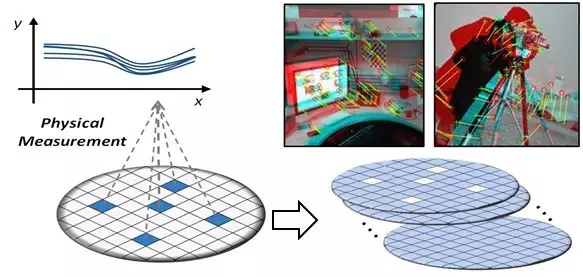

“软件界说测试，算法突破硬件限制”，基于�？榛布教�，应用人工智能算法，拓展硬件固有的测试能力，大幅提高测试精度和速率，博达微科技是现今使用人工智能驱动半导体测试丈量的向导者。博达微算法团队所有来自清华大学电子系，优化算法身世，十年前就使用算法处置惩罚集成电路工艺浮动仿真难题，积累了“行为展望”、“噪声去除”等一系列手艺算法原型，从2016年最先团队把算法应用转移至半导体测试领域，“半导体的周期性难以展望，但芯片的数目是一定会爆发性增添的，由于需求就在那里。”博达微科技CEO李严峰说，“跟芯片量细密相关的半导体制造和封测，中国投资制造近期有产能过剩的危害，但恒久一定会有回报，博达微是家EDA公司，我们近几年最先把加速仿真的算法应用于测试，也是希望我们的营业能跟芯片的量直接挂钩，跟民用AI应用相比，半导体器件和电路的行为更为收敛，”domain knowledge”富厚，同时团队十几年积累了大宗用于训练和验证的高质量数据，这让我们能快速落地产品”。 博达微团队用于量产测试的学习算法论文获得去年DATE大会的最佳论文（Best Paper），同年也宣布了高速半导体参数化测试系统FS-Pro?，集成高速高精度IV和低频噪声测试于一体，在一律精度条件下速率是外洋同类产品的5倍以上, 产品迅速被领先的半导体公司、大学和研究机构接纳。
学习算法论文获得2018 DATE大会最佳论文

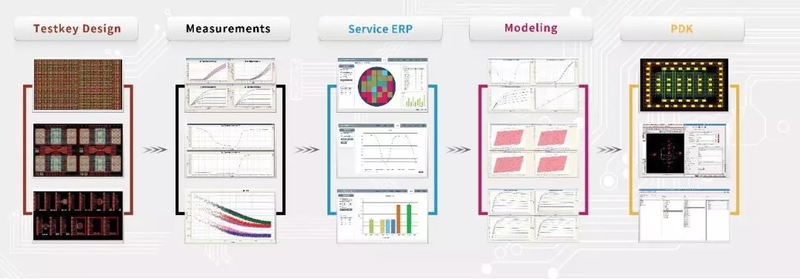

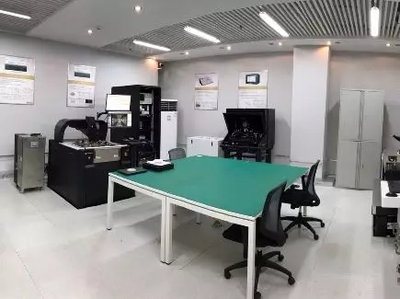

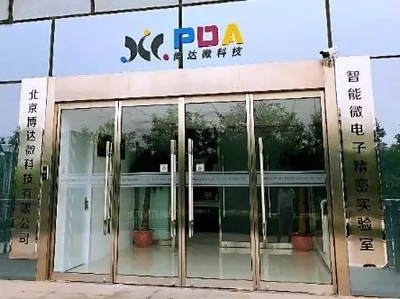

博达微科技是全球唯一可提供半导体器件建模工具、半导体参数丈量系统及建模、PDK工程服务一站式计划的供应商，终年服务于天下领先的半导体公司。“人工智能算法最大的挑战是产品落地，用户和数据驱动才会让产品一直完善。” 博达微工程副总裁耿春琦先生说，加入博达微之前，耿春琦曾在高通事情十余年，“很幸运的是我们自己就是FS-Pro?最大的用户。” 博达微半导体工程服务中心于2018年7月在顺义科技立异功效区完工，占地面积二层共计750平方米，测试实验室配备防尘、恒温、恒湿等专业级硬件设施。以人工智能算法驱动的半导体参数测试系统FS-Pro?为焦点，配备两套半自动12寸崎岖温探针台，实现IV，CV，1/f noise 和RF一体化测试，无缝衔接半自动模子提取流程，高效服务于一流半导体客户。强盛的数据管理系统，加密数据�；�，客户可随时随地远程审查测试数据及服务历程。从测试芯片设计，丈量，模子到PDK的一站式完整计划，专业团队，高效产能，流水化作业，实现服务效率十倍提升，大幅缩短设计周期，降低客户本钱，加速工艺量产。
博达微工程服务中心折务险些所有中国Foundry，包括大部分天下前十名的Foundry�；诹教�12寸半自动探针台、半导体参数测试系统FS-Pro?(4/24通道设置)以及LCR，在先进工艺节点上完生长达2500小时的测试事情。
博达微独吞的AI驱动的软硬件集成测试系统实现了10倍 测试速率的提升，通过对SMU采样时序的优化，实现了统一个DUT各支路同步测试，实现1.5 到 2倍的效率提升�；贏I测试算法优化极其有用地镌汰了测试所需时间，散点测试提速1.5~2倍，对扫描测试提速5倍以上。博达微 FS-Pro? 多通道并行架构可以驱动多路SMU并行测试，从而实现了多个器件同时丈量(并节约了Matrix)，平均提速4~5倍。
工程中心同时支持最高110GHz的晶圆级RF参数化测试，建模和PDK建设。
完整的器件测试情形提供DC，AC，RF，低频及高频噪声测试服务 博达微科技扎根中国，服务全球，将人工智能算法落地于半导体参数化测试并以此为驱动打造国际一流的中国自主焦点手艺的半导体工程服务中心，加速工艺量产，缩短设计周期，为海内半导体设计与制造客户提供高效高品质的设计支持服务。
